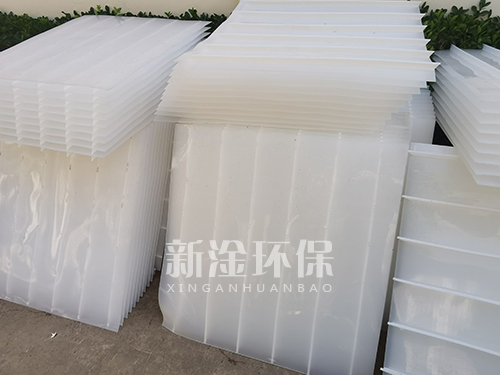

迷宮式斜板填料產品介紹

迷宮式沉淀池主要是處理帶有高溫的濁度廢水，一般適用于煤礦高濁度礦井水、礦山廢水、研磨廢水等含有粘性的含固類廢水。迷宮斜板可以布置成側向流或向上流。側向流（平流式）翼板迷宮斜板沉淀池的構造類似于側向流斜板沉淀池，只是在其斜板上平行于水流方向設置一定數量的平行翼板，水流與斜板平等方向相同。通過實驗觀察發現，水流通過帶翼斜板時形成3個不同區域。

沉淀池迷宮式斜板斜板原理

含有顆粒的水流入翼片迷宮后，一部分沿著主流區方向前進，另一部分則進入到主流區與翼片交界處的渦流區。在主流區運動的顆粒一方面向前運動，一面沉淀到渦流區的部分顆粒隨渦流一起運動。在渦流區中的這些顆粒隨著渦流被輸送到下游翼片附近，當渦流與該翼片頂部和上部發生碰撞時，其中部分顆粒進入迷宮內，部分顆粒與主流一起流向下一格迷宮，被輸送到迷宮內的顆粒，隨迷宮內環流緩慢運動，集中于底部斜板，滑到排泥斗，進入迷宮內的極細小顆粒，或在緩慢的環流運動中不能沉淀下來，或已接觸到底部斜板，然后又被環流沖起，則可能流出這格迷宮。

迷宮內的環流能量來自主流區的流動，只能靠渦流碰撞到下游翼片時，所傳遞的能量來維持其循環。根據實測環流區流速，大致為主流區的1/4～1/5左右，為此緩慢的流速使環流接近于層流狀態有利于顆粒沉降。而且在環流離心力作用下，顆粒一邊沉淀一邊被甩向迷宮四壁，所以一般顆粒只要進入迷宮便能沉淀下來，迷宮的這種低速環流造成良好沉淀環境是迷宮斜板具有沉淀效果的原因之一。
