整體澆筑濾板可用于哪些濾池
發布時間： 2021-07-27 09:47:04 瀏覽
次
整體澆筑濾板主要用于：1、自來水給水V型濾池；2、曝氣生物濾池（BAF池）中的生物濾池，3、BAC生化污水處理濾池，4、臭氧氧化曝氣濾池、5污水處理反硝化生物濾池。
整體澆筑濾板與可調式濾頭的工藝特點

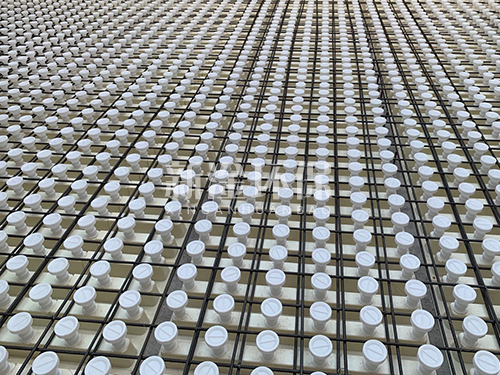

1、為了實現整體澆筑，須有不拆卸的成型板材（工藝上采用ABS板）制作凹凸型模板，能可靠支撐整體澆筑工程的施工荷載（當施工荷載400kg/m2時，模板撓度變化<1.2mm），模板凸處帶頸套的圓孔是用以固定濾頭預埋件。
2、在模板安裝后鋼筋骨架采用φ10和φ12與池壁鋼筋聯接為一體。
3、整體澆筑混凝土要求一次性澆筑完畢并予震搗均勻、壓實，滿足C25強度，允許施工按土建一般要求1%的水平誤差，其承載強度正向70KN/m2，反向60 KN/m2。
4、混凝土養護后，在濾頭預埋件內插入可調節螺桿，其可調螺距為70mm，上下調節范圍不小于50mm，調節濾桿預留為15mm以上余量，供濾池長期運行后可能出現土建構筑物不均勻沉降時可調節使用，調節精度為0.4mm。
5、濾池布水區進水，根據水面來調節濾桿的上端平面在同一水平高度，從而保證進水孔在同一水平線上。
6、采用防松動自鎖濾頭予以聯接預埋件，由于整體澆筑濾板的模板是定型的，所以濾頭之間的距離和每平方米布置的濾頭數量也是固定的，而標準型濾頭的縫隙面積也統一，從而全池開孔比也是固定的。盡管以往無數成功的經驗已確定了以上這些數據（濾頭間距橫向150mm，縱向200mm，標準型濾頭縫隙寬度0.5mm，面積6.12cm2，全池開孔比為2.0%）。但考慮到各設計者的設計經驗和不同特定的處理對象，所以備有不同縫隙面積的濾頭供選擇，以滿足不同開孔比的設計要求。并有B型模板，濾梁間距為1m。
7、有些有特殊要求的配水布?xì)庀到y(tǒng)，可以在濾池中直接鋪設按設計要求的平模板，下部架設可調節水平的支撐桿實現整體澆筑。
整體澆筑混凝土濾板及可調式濾頭的施工圖表及不同的部件安裝技術要求，是依據中國工程建設標準化協會標準《氣水沖洗濾池整體澆筑濾板可調式濾頭技術規程》編號為CECS 178-2009、《混凝土結構工程施工質量驗收規范》編號為GB50204-2015中的技術要求和規程及規范標準。
