側向流A型斜板沉淀工藝的設計構造：

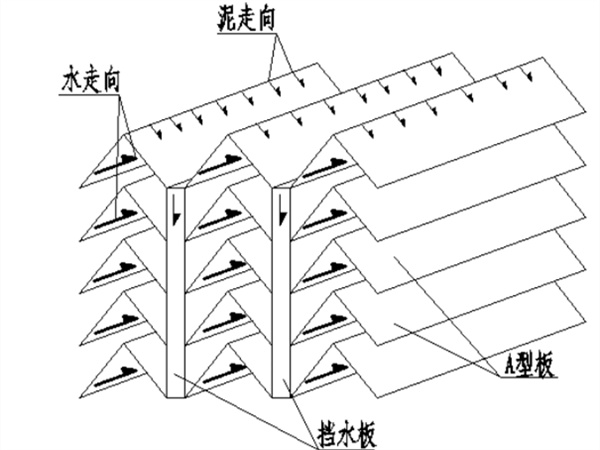

從下圖可以看到A型斜板以積木式組合裝配方式疊放在一起，從一側進水而另一側出水，兩排側向流A型斜板中間用擋水板擋住，內部形成封閉的泥區。
上述構造實現了水流沿水平方向流動，沉泥沿豎直方向降落，避免了水路和泥路之間相互干擾，從而保證較高的沉淀效率。

在垂直方向按照相同中心軸線、相同間距組合應用，組合后相鄰的兩塊斜板構成沉淀單元。

⑤排泥采用斗式排泥，穿孔排泥或底部刮泥機排泥。
