混凝土濾板質量要求
發布時間： 2023-01-13 09:18:24 瀏覽
次
濾板是水廠過濾工藝中的關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水、配氣的雙重作用，濾板安裝質量的優劣(特別是整池濾板平整度)直接關系到過濾效果、運行效益及使用年限。
一、原材料、土建施工要點及質量關鍵要求
1、原材料關鍵要求
（1）板縫灌注材料：設計灌縫用無收縮水泥或?qū)Ｓ霉嗫p膠泥或?qū)I(yè)聚合物水泥砂漿，灌縫材料必須滿足設計要求，否則隨溫度的變化熱脹冷縮，接縫易開裂，受反沖洗，振動后脫落，出現漏砂、漏氣、漏水等更為嚴重的后果。

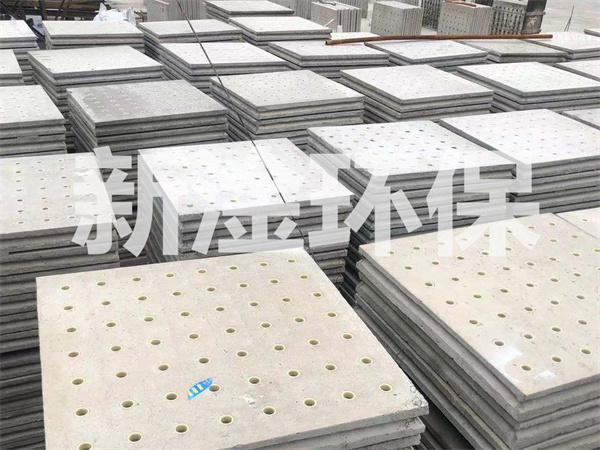

（2）濾板：濾板應符合設計要求，設計無要求的應符合下列技術標準：規格尺寸：設計要求�；炷翉姸龋涸O(shè)計要求。鋼筋骨架安裝：定位準確，允許偏差不大于±5mm，上下、四邊保護層±5mm。濾頭套管：預埋準確、無遺漏、無倒位差錯，高度誤差±1mm。外觀：表面平整，無露筋、氣泡、翹曲、振裂，四邊無破損，預埋套管準確無倒錯、歪斜、遺漏，套管內無堵塞。濾板邊緣密實度高，無毛刺、缺損、掉角。公差：雙面平整度誤差±1mm，濾板厚度誤差，四邊垂直度誤差3mm。
2、土建施工要點及質量關鍵要求
（1）濾池濾梁的整池平整度：濾梁澆筑時應配置高標準金屬模，并具備熟練的制作技術，才能確保整池濾梁的平整度及螺栓預埋的準確性，濾梁養護到規定強度，拆模后必需進行二次高精度找平而后才能安裝濾板。單根濾梁的平整度誤差±2mm；整池濾梁的平整度誤差±3mm。
（2）預埋固定螺栓的定位準確性：預埋不銹鋼螺栓（固定濾板用）應按圖紙進行精確排版放線并垂直放置,且有固定措施，保證在澆搗過程中不發生歪斜和移位。否則會給后續的設備、管道安裝帶來很大的困難。若漏放不應用不銹鋼膨脹螺栓補足。因為螺栓孔內混凝土在水的侵蝕下一旦腐蝕，摩擦力便喪失殆盡，造成濾板布氣掀翻現象。此情況下應采用化學錨固不銹鋼螺栓補救，化學錨固不銹鋼螺規格型號應由設計院確定。
（3）池壁平直度：池壁內尺寸、對角線偏差、垂直度誤差±3mm。偏差過大會造成濾板安裝困難和布氣不均。池內壁下部四周的凸緣（支承濾板及不銹鋼壓板用）應與池壁同時澆筑，否則凸緣與池壁砼分離，反沖洗時接合面容易漏氣
3、濾板安裝關鍵要求
整池濾板平整度若不能準確在同一水平線上，導致配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度太大，造成承托層混亂，出現漏砂等不良后果。若設計無具體要求應滿足下列標準：①每塊濾板頂面水平誤差為±1mm；②每個濾池間濾板頂面水平誤差為±3mm；③濾池間濾板頂面水平誤差為±5mm

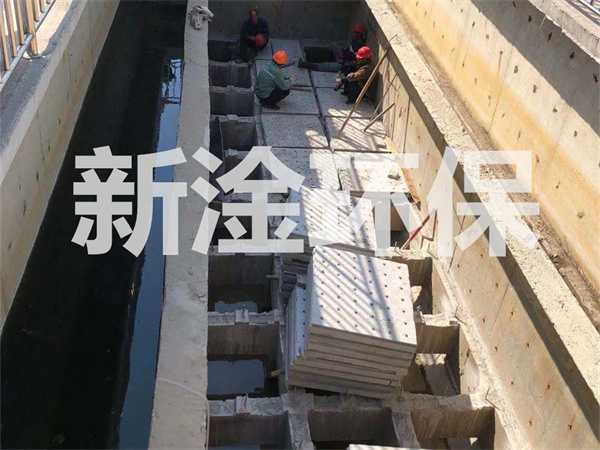

二、濾板安裝工藝
濾板的安裝應采用整體控制的方法,首先控制好支撐柱和梁的標高,然后控制好每塊濾板的標高,進而控制整組濾池濾板的標高。
1、濾板施工工藝流程：施工準備→下層濾板吊裝→濾板接縫處理→驗收→砂石承托層鋪設→上層濾板安裝→濾板縫處理→濾板保護→上部結構施工→濾頭安裝→驗收→濾料鋪設
